ARTIKEL & TESTS / Härtetest: Enermax Liberty ELT500AWT

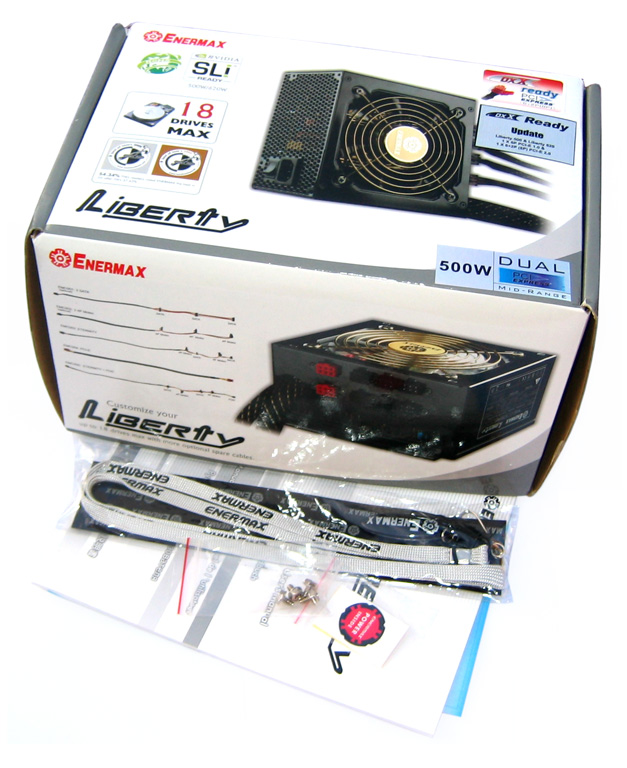

Lieferumfang

• Mehrsprachige Benutzeranleitung
• 4x Gehäuseschrauben
• 3x Gummiabdeckkappen
• Enermax-Gehäuseaufkleber
• Enermax-Schlüsselband
• Kaltgerätekabel

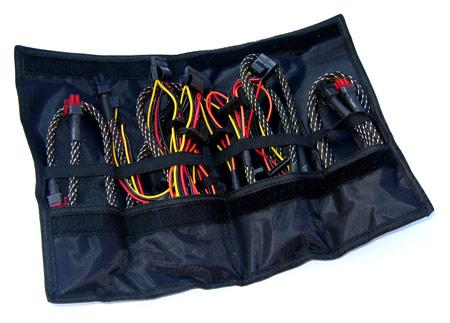

• Enermax-Etui für modulares Kabelsortiment

Beim Liberty ELT500AWT von Hersteller Enermax handelt es sich um ein Standard ATX-Netzteil mit aktiver PFC (Faktor 0,99). Offiziell gibt Enermax für Belastungen zwischen 30 und 100 Prozent der maximalen Ausgangsleistung eine Energie-Effizienz von etwa 80 Prozent an. Daher darf sich das Netzteil über 80 PLUS-Zertifizierung freuen. Auf eine entsprechende Kennzeichnung auf der Verpackung und dem Netzteil hat man (bislang) zwar verzichtet, in der offiziellen 80 Plus-Kompatibilitätsliste (Stand: 01/2008) ist es jedoch aufgeführt. Die Effizienz werden wir ab Seite 5 versuchen zu bestätigen und in den verschiedenen Belastungsstufen (20, 50 und 100 Prozent) zu messen. Ebenso werden wir im Verlauf des Artikels auf die integrierte Lüftersteuerung des ELT500AWT eingehen. Generell haben die Entwickler bei Enermax einen 120 mm-Lüfter verbaut, der durch die großen Abmessungen möglichst ruhig im Betrieb sein und gleichzeitig gut kühlen soll. Auf diese und weitere Details kommen wir im späteren Verlauf des Artikels. Werfen wir einen Blick auf die maximalen Ausgangsleistungen wie auf dem Typenschild angegeben. Die Combined-Power für +3,3 V und +5 V beträgt 160 Watt, für die beiden +12 V-Rails insgesamt 32 A bzw. 384 Watt Combined. Damit ergibt sich eine Combined-Power von exakt 477,8 Watt für die drei wesentlichen Versorgungsleitungen (+3,3 V, +5 V, +12 V) des Enermax-Netzteils (22,2 Watt Combined für -12 V und +5 Vsb).

Von Interesse sind neben den zur Verfügung stehenden Ausgangsleistungen auch die integrierten Anschlussmöglichkeiten und die entsprechenden Kabellängen. Grundlegend handelt es sich bei der DXX-Serie um vollständig modulare Netzteile. Dies bedeutet für die Praxis, dass außer des 20+4 Pin ATX- und des 4 Pin P4- bzw. 8 Pin EPS-Steckers alle weiteren Anschlüsse wahlweise vom Netzteil entfernt werden können. Dies hat besonders bei kleineren Gehäusen den Vorteil, dass nicht unnötig Platz verschenkt und der Luftstrom der weiteren Systemkomponenten behindert wird. Fest verdrahtet ist zudem die Leitung für das Auslesen des Lüfter-Tachsosignals.

Enermax hat bei der Umsetzung der DXX-Serie Modularität im klassischen Sinne integriert. Darunter verstehen wir genormte Buchsen am Netzteil selbst, die sich mit beliebigen Kabeln aus dem Lieferumfang bestücken lassen. So hat der Benutzer volle Kontrolle über die Anschlussvielfalt und kann auch gezielt auf sehr spezielle PC-Systeme (beispielsweise viele Festplatten aber keine PCIe-Karten) eingehen. Direkte Variationen in der jeweiligen Kabellänge, wie wir es zuletzt beim NesteQ E²CS Netzteil mit 500 Watt gesehen haben, gibt es hier nicht. Der Lieferumfang seitens der Kabel besteht bei der aktuellen DXX-Version grundlegend aus Folgendem: 2x 68 cm Kabel mit je zwei Molex- und SATA-Steckern, 2x 93 cm Kabel mit je zwei SATA- und Molex-Anschlüssen sowie einem Floppy-Stecker, 1x 48 cm PCI Express Stromversorgung (6 Pin), 1x 48 cm PCI Express Stromversorgung (6+2 Pin). Das nahe Beeinanderliegen von Molex- und SATA-Steckern bezeichnet Enermax offiziell als "Eternity Connector-Design" und soll stets den richtigen Anschluss für anzuschließende Geräte bereithalten.

Folgend die Verkabelungsoptionen des Enermax Liberty ELT500AWT im Überblick (Hinweis: 52/67 cm bedeutet zum Beispiel, dass bei cm 52 und 67 jeweils ein entsprechender Anschluss zu finden ist!).
